产品简介

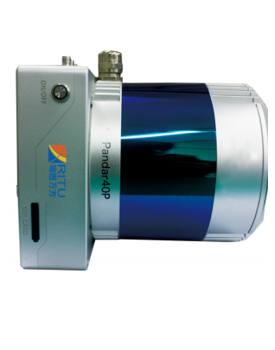

H200是为电力定制的一款轻型机载激光雷达采集系统,有效集成高性能多线激光扫描仪和高精度定位定姿系统,可适配大疆M300RTK/M600飞行平台,实现高密度电力通道数据采集,完成高精度电力数据三维建模。

产品特点

  • 高密度

    点云发射频率高达72万点/秒,确保可以准确还原各种地物

  • 高效率

    单机日巡可达20km

  • 高精度

    电力作业往返航线数据叠加无偏移,绝对精度可达10cm

  • 轻量化

    体积小,重量轻,易携带,可与M300RTK集成应用,安全可靠

  • 全流程

    提供自研预处理和后处理软件,实现全流程的电力数据处理

  • 免基站

    支持免基站作业

技术参数

内容 参数
系统性能 绝对精度 水平:10cm,垂直10cm
接口 串口、以太网口、无线接口、IO、4G、GNSS
平均点密度 >100pts/㎡
存储空间 1T
存储温度 -20℃到+50℃
作业温度 -10℃到+40℃
IP防护等级 IP65
设备主机尺寸 122x122x158.2mm
设备重量 2.1kg
输入电压 12-48V
设备功率 40W
激光器参数 型号 Pandar40P
激光器等级 Class 1人眼安全
探测距离 0.3m-200m(ρ≥10%)
回波数 双回波
点频 720000pts/s(单回波),1440000pts/s(双回波)
旋转频率 10Hz、20Hz
水平视场角 360°
定位定姿系统 数据更新频率 100Hz
GNSS系统 GPS,GLONASS,BEIDOU,支持单/双天线
位置精度 水平:0.01m,垂直:0.02m
速度精度 0.015m/s
俯仰/翻滚角精度 0.01°
航向角精度 0.03°

应用场景

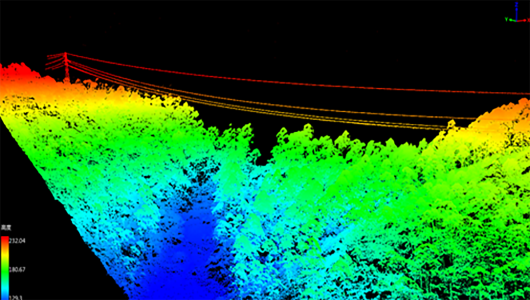

  • 主网巡检

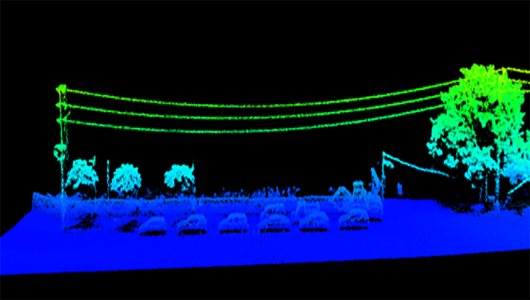

  • 配网巡检
